Гравитационные сепараторы нефти
Принцип работы этих сепараторов основан на разделении потока, проходящих через него веществ, под действием силы тяжести. Гравитационные сепараторы (ГС) состоит из сосудов большего, чем трубопровод диаметра, по которым проходит газ.
Проходит по трубам газ с низкой скоростью, что бы частицы воды, породы и окалины успели осесть на дно сосудов, а очищенная нефть продвигалась далее к выходным трубам.
В зависимости от направления движения газа выделяются:
- Вертикальные ГС
- Горизонтальные ГС

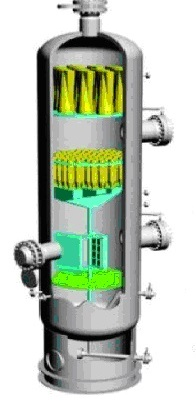

Вертикальное сепарационное устройство представляет собой корпус в форме цилиндра, оснащенный короткими трубками для ввода пластовой жидкости и вывода жидкой и газовой фаз, арматурой для предохранения и регуляции, а также специальными элементами для отделения жидкостей.

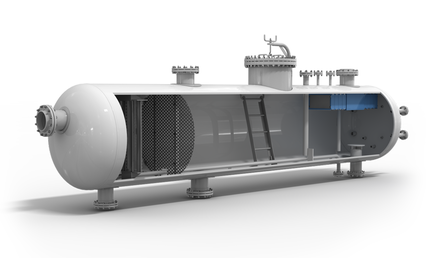

В состав горизонтального сепаратора входит емкость с 2-мя полками, расположенными под наклоном, пеногаситель, отделитель жидкостей и устройство, предотвращающее возникновение воронки в процессе дренажа нефти. Горизонтальный нефтесепаратор оснащен трубкой для ввода пластовой жидкости, штуцерами для выхода фаз и люк – лазом.
