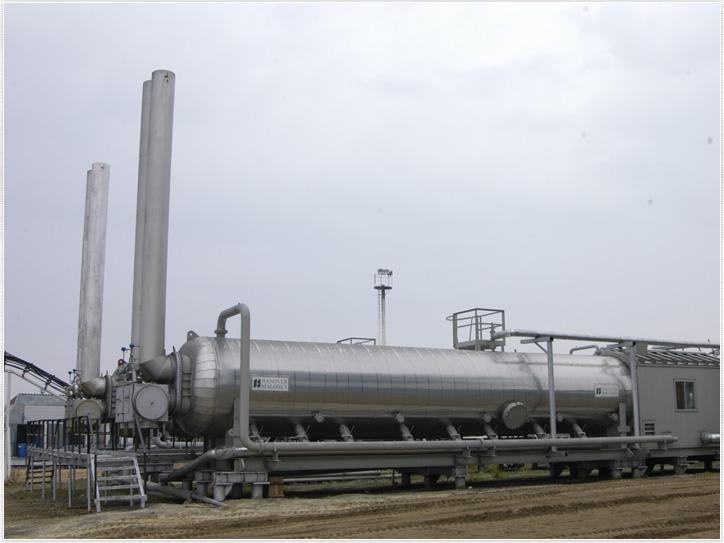

Системы очистки нефти Heater-Treater
Установка Heater – Treater одна заменяет сразу несколько аппаратов: в ней происходит одновременная очистка всех составляющих смеси. Heater Treater – это нефтегазоводоразделитель с прямым подогревом, предназначенный для получения чистой нефти из продукции скважин, сепарации скважин и предварительного обезвоживания. НГВРП способен работать в суровых климатических условиях, при температуре до -60 C. При этом оборудование может противостоять сильным порывом ветра и устанавливается на открытых площадках. Блок Heater-Treater поставляется в почти полной готовности для работы, что значительно уменьшает затраты времени и финансов на строительно–монтажные работы.
Преимущества Heater-Treater:
- Использование одной установки для одновременного выполнения нескольких задач
- Возможность сепарации нефти в любых объемах и независимо от ее давления
- Сепарация газа происходит при существующем давлении поступающей нефти
- Фильтры «Малони» обеспечивающие улучшенную очистку (базовое содержание воды в нефти не более 5%)
- Повышенная пожаробезопасность: уникальная конструкция секции нагрева
- Система сама осуществляет контроль за безопасностью.
Устройство и принцип работы аппарата Heater-Treater
Поступление в Heater - Treater жидкости и газа происходит через входной штуцер сверху емкости. Во входном отсеке газ и жидкость разделяются. Выделившийся газ, поднимается через экстрактор влаги в патрубок для выпуска газа. В экстракторе влаги жидкость, находящаяся в газе, коагулируется и объединяется с жидкой фазой внизу емкости. А газ идет далее в клапан - регулятор, отвечающий за давление и уровень нефти в Heater - Treater.
Жидкость попадает на входной зонт, распределяющий поток аппарата. По нему она стекает в нижнюю часть аппарата под жаровыми трубами (ЖТ). В ходе этого процесса выделяется свободная вода.
Поддержание температуры в ЖТ и топке происходит путем переработки попутного нефтяного газа, поступающего с узла подготовки топлива. Блок управления оснащен регуляторами и приборами контроля температуры и пламени.
Более стойкая эмульсия нагревается ЖТ, из-за чего быстро разрушается. Коагулированные капли воды стекают в нижнюю часть аппарата и соединяются с остальной свободной водой. А капли нефти объединяются и поднимаются выше в коалесцирующие фильтры (коалесоры).
Фильтры для нефтепродуктов, коалесоры, представляют собой конструкцию из полипропиленовых профилированных пластин, расположенных друг над другом. Капли нефти поднимаются к верхнему слою фильтра, где образуют пленку. Рифленые пластины, расположенные друг над другом, создают большую коагуляционную площадь. В этой секции капли вместе образуют крупные глобулы и вытесняют воду, которая под силой тяжести, стекает в нижнюю часть емкости. И далее движется по дну установки к трубам для сброса воды. Обезвоженная нефть поднимается наверх к нефтяной фазе, затем в сборный карман, откуда через патрубок выходит из установки очищенной.
